朗格最经典的环盘叠层式大日历
7回复
本帖最后由 52Tourbillon 于 2014-4-9 08:26 编辑
说到大日历腕表很多人的第一反应就是朗格，其实朗格并不是最早研发大日历的品牌，但是这个品牌把此技术做到了标志性腕表功能就不一般了。朗格大日历的技术优势是它把大日历机构整体做到相当的紧凑，从而可以放置于较小机芯当中，并且通过更为合理的日历转换系统使得日期显示数字可以做得更大更醒目。我曾经看过相关资料，朗格大日历的字体尺寸在同类大日历表款中是最大的，虽然没有确凿的数据作为依据，但是这足以说明朗格大日历在设计方面的功底。

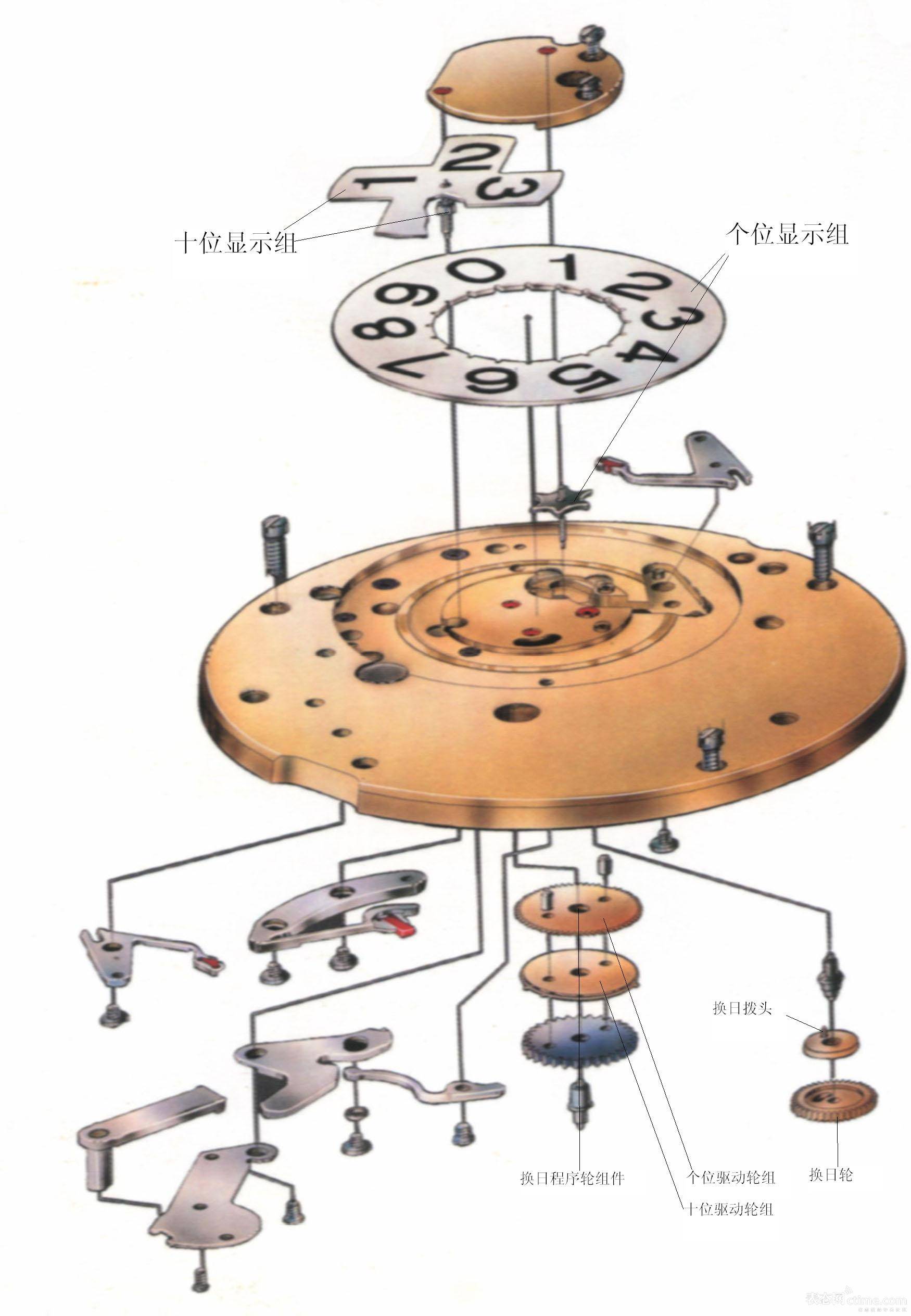

结构组成
1.机构的动力源-时轮，其中的换日轮与之连接，并且带动了换日拨头转动，大家注意的是换日拨头的形状是根据设计的实际情况而定的，本拨头为一个销钉；
2.此大日历机构的换日程序轮组件是由三层齿轮组成-由换日拨头直接拨动轮齿的被驱动日历轮、个位驱动轮和十位驱动轮以及一根支承轮轴，其中个位驱动轮具有计算好的齿数，特别注意的是有几个齿被去掉了目的是在转换当月31日至下月1日时使用，十位驱动轮具有四个单齿，每个齿针对的是每逢日历十位转换时使用，如09日变为10日；
3.负责大日历显示的十位显示组是一个印有1,2,3三个数字（空白处视为0）的形状好似十字架的十位盘加十位齿轮与印有0-9十个数字内齿环的个位盘。
日历转换原理
大日历的基本思路是先把每个月都视为31天（在这里说明一下，本次所讲解的是普通大日历区别于可以识别大小月的年历或者是可以识别闰年闰月的万年历），如果我们每10天为一组来计算，那就是3组加1天（1-10, 11-20， 20-30，31）可以等于31天。个位盘有10个数字0-9，它所负责显示的应该是日历的个位1-9，也就是说它跟十位盘的组合应该是01-09,11-19,21-29，而个位环上的那个数字0的设置是专门为了这三组数字的转换之用的，也就是它们之间的间隔数字10,20,30。此外，十位盘也将会同步转换它的数字，从0变换为1,2,3。根据这种规律，个位环也将会与驱动它的个位驱动轮相配合，使得日历以三组为单位从01-09,11-19,21-29；负责驱动十位盘的十位驱动轮分三次来转换10,20,30这三个日子。
那么朗格大日历是如何处理月末日期变换的呢？当日期变换到30的时候，我们应该想到一个日期为31，十位数字是不应该变化的，只是个位数字从0变为1，也就是说十位驱动轮与个位驱动轮在这个联动过程中，前者没有工作休息了（十位驱动轮在这个位置没有驱动齿），后者干活了将0转变成1；再下一步31变为01的时候，大家应该有所觉悟了，十位驱动轮与个位驱动轮的动作跟上一次比颠倒了，前者工作了使得十位盘数字变为0，后者没有工作休息了一天（个位驱动轮在这个位置是缺齿状态）。
作者点评
朗格大日历机构的组成和日历转换原理非常的巧妙，其追求的目标很简单，就是日历最大化显示。此外，朗格大日历透漏着结构的严谨，很是符合德表的风格。我非常欣赏以朗格为代表的德表风格，他们的制表理念都是以人为本，设计出的使用功能非常人性化。此外，像朗格这样的高端制表品牌，其工艺性也是非常突出的，其一贯的严谨作风和一丝不苟的精神很是值得大家更多地关注。
